| 项目 | 储层温度 | |||
| 90℃~119℃ | 120℃~139℃ | 140~159℃ | 160℃及以上 | |
| 温度等级 | 90℃ | 120℃ | 140℃ | 160℃ |
| 材料密度 | 1.08~1.25g/cm3 | 1.08~1.25g/cm3 | 1.08~1.25g/cm3 | 1.08~1.25g/cm3 |
| 尾翼长度 | 30~50mm | 30~50mm | 30~50mm | 30~50mm |
| 承压性能 | 60℃30MPa≥1h | 90℃30MPa≥1h | 90℃30MPa≥1h | 90℃30MPa≥1h |
| 溶解时间 |
60℃下鲜酸中
（20%HCl）1 小时
内溶解≤5%
|
90℃下鲜酸中
（20%HCl）1 小时
内溶解≤5%
|
90℃下鲜酸中
（20%HCl）1 小时
内溶解≤5%
|
90℃下鲜酸中
（20%HCl）1 小时
内溶解≤5%
|
|
90℃残酸
（3%HCl）中 24
小时溶解率≥
80%
|
120℃残酸
（3%HCl）中 24
小时溶解率≥
90%
|
140℃残酸
（3%HCl）中 24
小时溶解率≥
90%
|
160℃残酸
（3%HCl）中 24
小时溶解率≥90%
|
|
| 封堵率 | ≥80% | ≥80% | ≥80% | ≥80% |
为达到均匀化、精细化改造的目的，常规碳酸盐岩储层也可以根据完井方式不同，订制精细化的暂堵方案。如在套管完井时，使用绳结可以在长射孔段高效精准封堵炮眼，实现层间、层内的暂堵转向，一定意义上代替机械分层。在裸眼完井时，可采用复合暂堵方案实现缝内暂堵，从而达到精细化、均匀化改造的目的。
①套管完井缝口暂堵：
使用智能孔眼塞进行柔性封堵，由于酸液井的工作液多为 15%~20%盐酸作为介质的各种酸液体系，需要暂堵材料具备更高的耐酸、耐高温特性，根据射孔数量，按照 1~1.2 被待封堵孔眼数量，使用专用投球器进行投放，可根据需求定制投放数量、投放速度、暂堵次数。通过设计泵送排量可以实现对于长施工段的前段、中段、后段不同施工层位的均质化暂堵转向改造。
②裸眼完井缝内暂堵：

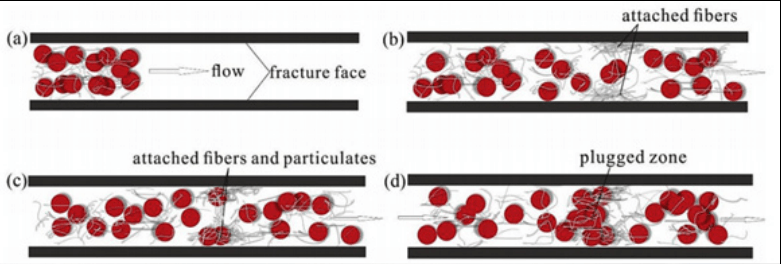

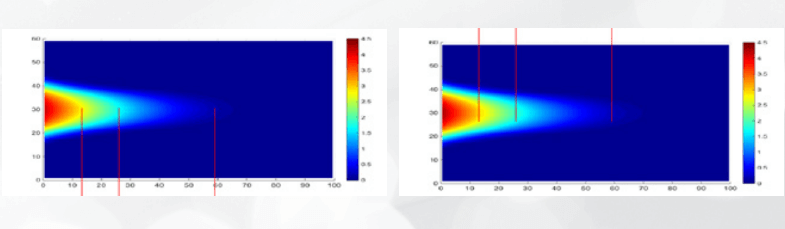

压前通过计算模拟，得出暂堵前后裂缝向径向延伸长度，通过对暂堵层位的缝宽、缝宽模拟数值，进行暂堵材料、形态的科学组合，达到高效精准封堵的目的。在第一阶段，纤维附着在裂缝的底部、缝壁；在第二阶段，附着的纤维捕获流动颗粒填充它们之间的空间，形成分散的堵塞区；在第三阶段，形成主流通道并连续狭窄；在第四阶段，裂缝完全堵塞。堵塞过程后，颗粒在堵塞区域很好地分布，作为骨架。
